万濠投影仪的选择,万濠投影仪的一级代理,万濠卧式投影仪价格
发布人:祥兴仪器中心 浏览 811次【字号 】 发布时间:2015年4月16日 打印本页 关闭本页


点击查看详细信息...

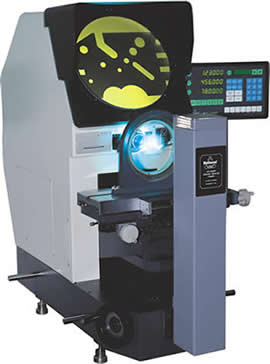

【产品名称】万濠卧式投影仪,CPJ-3020W万豪卧式投影机
【产品规格】Wcpj-3020w卧式测量投影仪,台湾万濠卧式投影机,工业测量卧式投影仪,Rational品牌DC3000数显投影仪
【详细内容】

CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
产品特点
CPJ-3020W 卧式投影仪具有稳定可靠的机械和高精度的放大倍率。可将被测量工件的轮廓、截面和表面形状正确的成像到投影仪屏上,最适于刀具、齿轮、螺纹、弹簧轮廓形状的观察与测量。
技术规格参数
工作台尺寸(mm)
400X150
X坐标行程 (mm)
200
Z坐标行程(mm)
100
Y坐标行程(mm)
75(调)
摆动范围 (mm)
±15 º
X、Z轴数显分辨率
0.5μm
坐标测量示值误差 (μm)
4+L/25)(L为被测长度,单位:mm)
外形尺寸
X宽X高(mm
1090X830X1010
仪器重量
单位:kg
160
投影屏
投影屏尺寸(mm)
Ø300
投影屏旋转范围
0360 º
旋转角度数显分辨率
1 ′ 或 0.01 º
放大倍率
10X(选)
20X(选)
50X(选)
100X(选)
物方视场(mm)
Ø30
Ø15
Ø6
Ø3
工作距离(mm
77.7
44.3
38.4
25.3
数据处理系统
DC-3000多功能数显表 全中文显示 可做多点采样 坐标旋转 点、线、圆、距离角度测量
仪器照明
透射照明 为24V/150W 卤素灯 反射照明为 21V/150W卤素灯(双光纤照明)
仪器电源
110V/220V(AC) 50/60HZ 总功率400W
仪器配件
微型打印机(选)光学寻边器(选)M2D-CPJ软件(选)等——详细请见投影附件说明
建议放置台
载重需≥350kg,尺寸(长X宽X高)1100X550X500(mm)
